浏览器渲染引擎——RenderingNG
2025/4/11
本文是对这篇文档的一个总结
渲染任务
在渲染过程中主要的核心任务包括：
将内容渲染为屏幕上的像素
处理页面中的视觉效果
处理页面滚动
将输入输送到正确的位置
将输入事件（如点击、触摸）有效地输送到对应的 DOM 元素，供开发者脚本和子系统处理。
需要渲染的内容（Content）包括浏览器中每个标签页的框架/帧树（Tree of frames）、浏览器界面、以及来自触摸屏、鼠标、键盘和其他硬件设备的一系列原始输入事件。
在浏览器当中，“帧”这个概念并不指的是一张图片。一个帧（Frame）包括：
- DOM
- CSS
- Canvas
- 外部资源，例如图片、视频、字体或 SVG
一个框架/帧是一个 HTML 文档（包括 URL）。一个网页通常有一个顶级框架/帧，以及顶级框架/帧中包含的每个 iframe 子框架/帧及其后代。
渲染管线结构

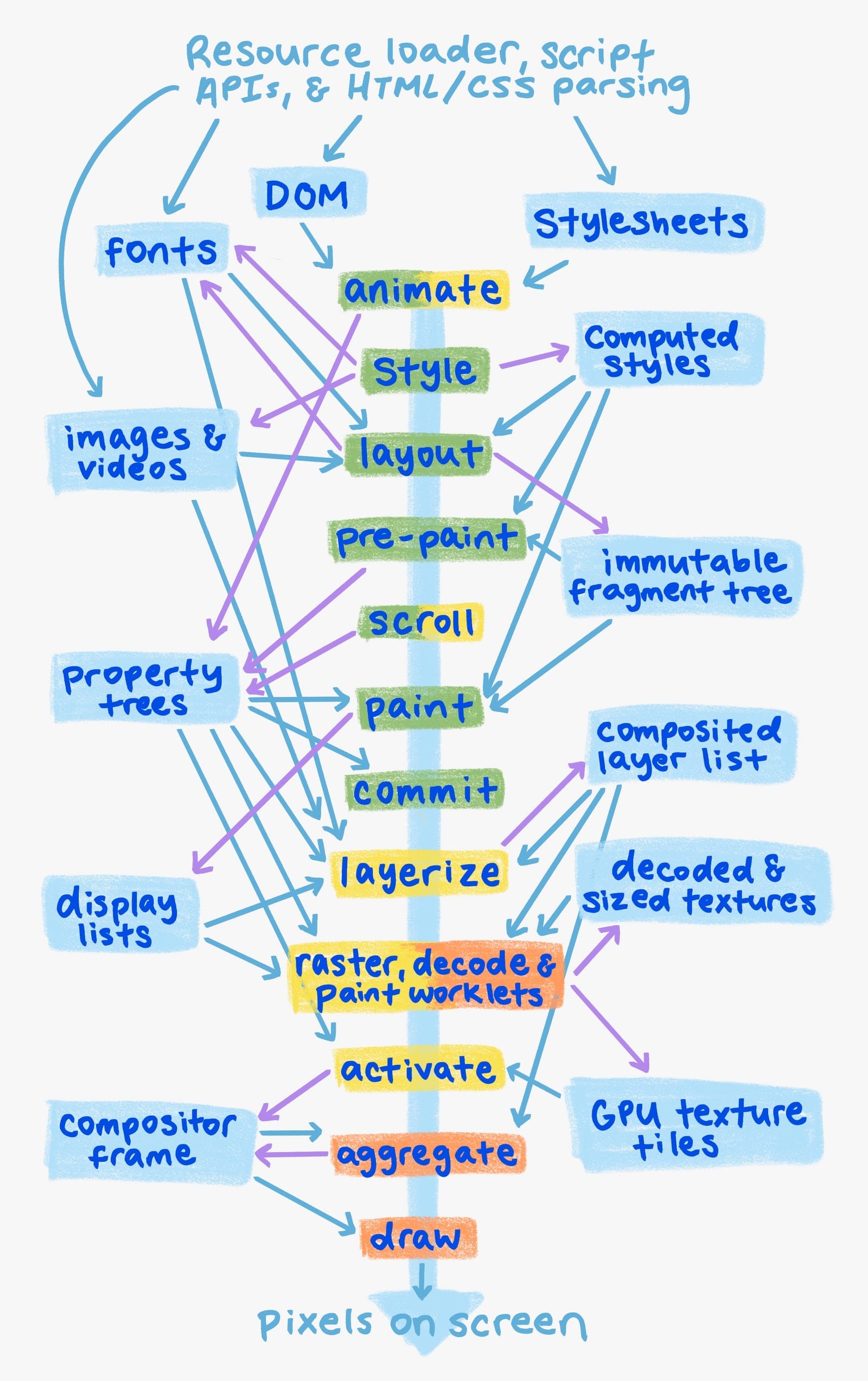

渲染管线按任务划分为多个阶段，每个阶段处理特定逻辑。下图说明了整个渲染管线的结构：
绿色：渲染进程中的主线程（Main thread）
黄色：渲染进程中的合成器线程（Compositor thread）
橘色：Viz 进程（GPU进程）
这些阶段具体包括：
动画化（Animate）
根据声明的时间线，更改计算样式并改变属性树（Property trees）。
样式化（Style）
将 CSS 应用于 DOM 中，并生成计算样式（Computed style）。
布局（Layout）
确定元素的几何属性（位置、大小），生成不可变的 fragment 树。
预绘制（Pre-paint）
计算属性树，并按需使任何现有的显示列表（Display lists）和 GPU 纹理图块（GPU texture tiles）失效。
滚动（Scroll）
通过修改属性树来更新文档和可滚动 DOM 元素的滚动偏移量，得到最终的属性树。
绘制（Paint）
生成一个显示列表，以描述如何从 DOM 中光栅化 GPU 纹理图块。
提交（Commit）
将属性树和显示列表复制到合成器线程（可以发现在这之前的所有工作基本都是在主线程中进行）。
图层化（Layerize）
将显示列表分解为一个合成图层列表（Composited layer list），以实现独立的光栅化和动画。
光栅、解码以及绘制工作流（Raster, decode and paint worklets）
将显示列表、编码图像和绘制工作流代码分别转换为 GPU 纹理图块。
激活（Activate）
生成合成器帧（Compositor frame），表示如何在屏幕上绘制和定位 GPU 纹理图块以及任何视觉效果，为最后的屏幕绘制做准备。
聚合（Aggregate）
将所有可见的合成器帧组合成单个全局的合成器帧。
绘制（Draw）
在 GPU 上执行上一阶段得到的合成器帧，在屏幕上创建像素。
需要注意的是，如果一些阶段是不必要的，那么它们可以被跳过。例如，一些视觉效果动画（transform或opacity）和滚动可以跳过布局、预绘制和绘制阶段。这也为什么动画化和滚动这两个阶段在图中用黄绿色标记的原因。如果跳过布局、预绘制和绘制阶段便可以获得视觉效果，则完全可以在合成器线程上运行它们并跳过主线程。
这也是我们常说的 CSS 动画性能好的原因，因为它们可以在合成器线程中运行。这意味着，如果浏览器在主线程上运行一些开销较大的任务，这些动画可以继续运行，而不会被阻塞。同时也不会触发回流重绘，因为这些阶段被跳过了。
进程和线程结构
CPU 进程
涉及的进程包括：
渲染进程（Render process）
对标签页进行渲染、动画、滚动和输入的处理。
可以存在多个渲染进程。通常来说一个标签页会对应一个渲染进程，除非这些标签页之间存在关联关系，例如其中一个标签页打开了另一个标签页，且两个标签页都属于同站点，那么它们可以共享渲染进程。在内存压力大的情况下，也可能会将来自同一站点的多个标签页放入同一渲染进程中，即使这些标签页之间没有关联也是如此。
在单个标签页中，不同网站的帧（Frame）始终位于不同的渲染进程中，但来自同一站点的帧始终位于同一渲染进程中。这样做的目的是实现跨站点的
iframe和标签页之间的性能隔离。这意味着，跨站点iframe的性能问题不会为当前站点的渲染造成影响。浏览器进程（Browser process）
对浏览器界面（包括地址栏、标签页标题和图标）和动画效果进行渲染，并且负责将所有剩余输入输送到正确的渲染进程中。
只有一个浏览器进程。为什么只有一个浏览器进程？原因是，系统一次只会聚焦于其中一个标签页。其他不可见的标签页大多处于停用状态，并会丢弃其所有 GPU 内存。

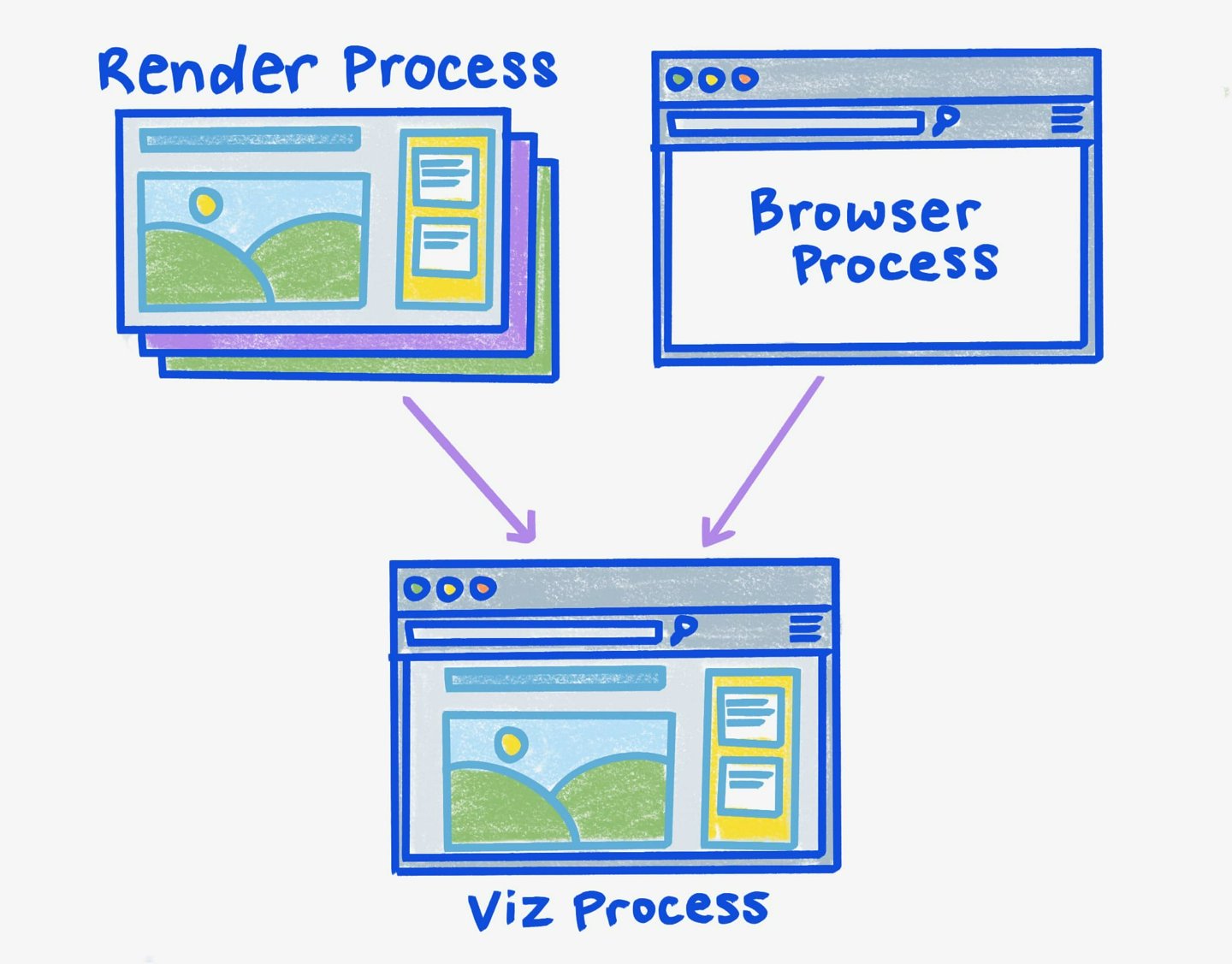

Viz 进程（Viz process）
聚合来自多个渲染进程和浏览器进程的合成内容。
只有一个 Viz 进程，因为通常只有一个 GPU 和屏幕可供绘制。将可视化分离到独立进程中，有助于在 GPU 驱动程序或硬件中出现 bug 时提高稳定性。

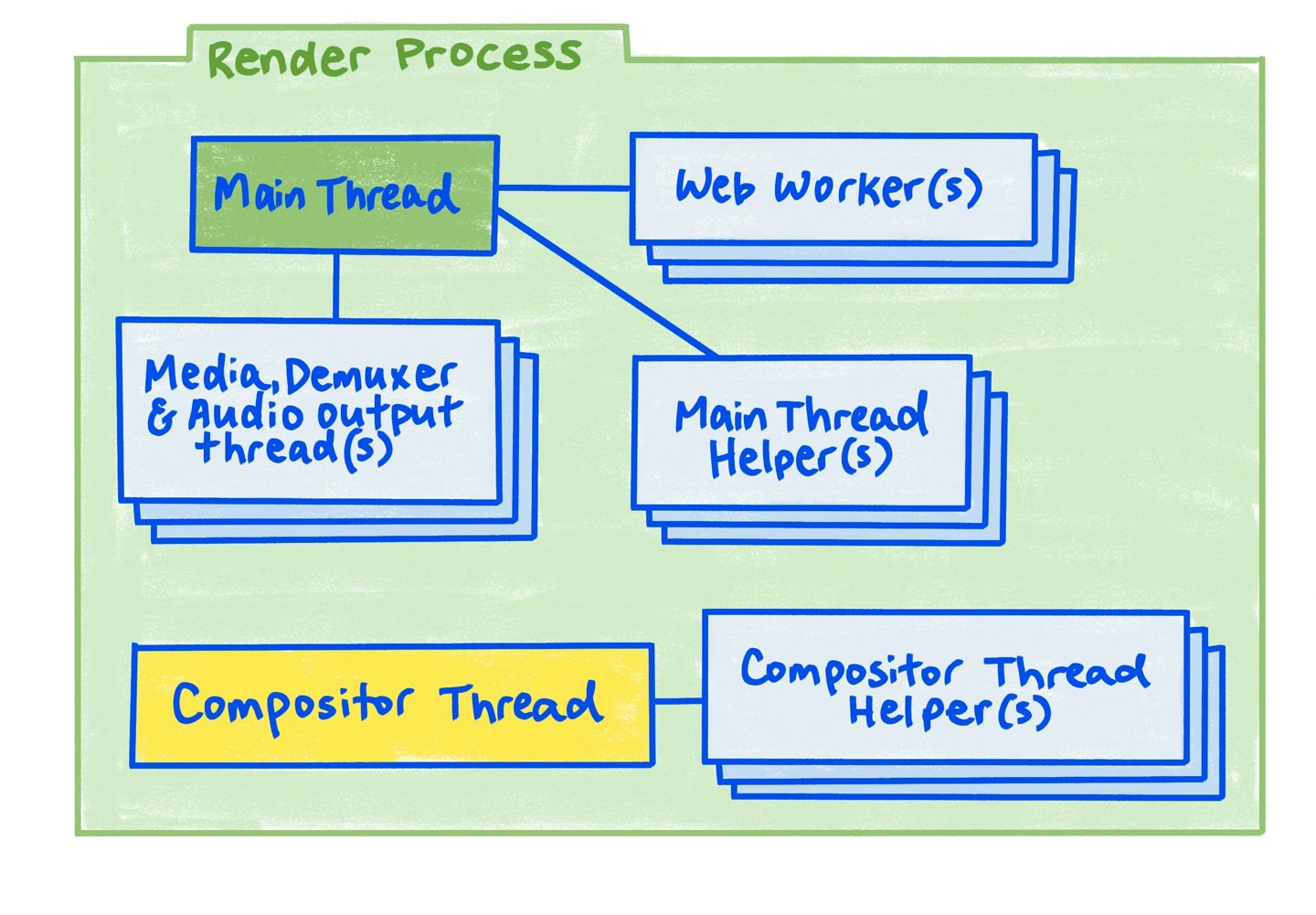

渲染进程
渲染进程主要包括三类线程：
主线程（Main thread）
负责运行脚本、管理事件循环、文档生命周期、命中测试、脚本事件调度以及 HTML、CSS 和其他数据格式的解析。
- 主线程辅助线程（Main thread helpers）：生成需要编码或解码的图像位图（bitmap）和二进制数据（Blob）。
- Web Workers
每个渲染进程只有一个主线程，即使同一网站的多个标签或
frame可能最终出现在同一渲染进程中。然而，在各种浏览器 API 中执行的工作是有性能隔离的。例如，Canvas API 中图像位图和 Blob 的生成在一个主线程辅助线程中运行的。合成器线程（Compositor thread）
负责处理输入事件、对页面内容的滚动和视觉效果动画处理、对页面内容进行图层化处理，并负责光栅、图片解码以及绘制工作流任务。
- 合成线程辅助线程（Compositor thread helpers）：用于协助可视化光栅任务，并执行图片解码、绘制工作流和回退光栅。
每个渲染进程只有一个合成器线程。一般来说，只有一个并不是问题，因为合成器线程上所有真正昂贵的操作都被委托给合成器工作线程（Compositor worker threads）或 Viz 进程，而且这些工作可以与输入事件、滚动或动画并行进行。
合成器工作器线程会协助在 Viz 进程中运行的任务。合成器工作线程的数量取决于设备的能力。
媒体、解复用器或者音频输出线程（Media, demuxer or audio output threads）
对视频和音频流进行解码、处理和同步。视频线程与主渲染管线并行执行。
渲染进程中的线程架构是三种不同优化模式的应用：
- 辅助线程：将耗时任务的子任务发送给其他线程，以保持父线程对同时发生的其他请求的响应。主线程的辅助线程和合成器的辅助线程就是这种技术的很好示例。
- 多重缓冲：在渲染新内容的同时显示以前渲染的内容，以隐藏渲染的延迟。合成器线程便采用了这个技术。
- 流水线并行处理：在页面的多个位置同时进行渲染管线。这就是滚动和动画能够快速运行的原因：即使主线程正在进行渲染更新，滚动和动画也可以并行运行。

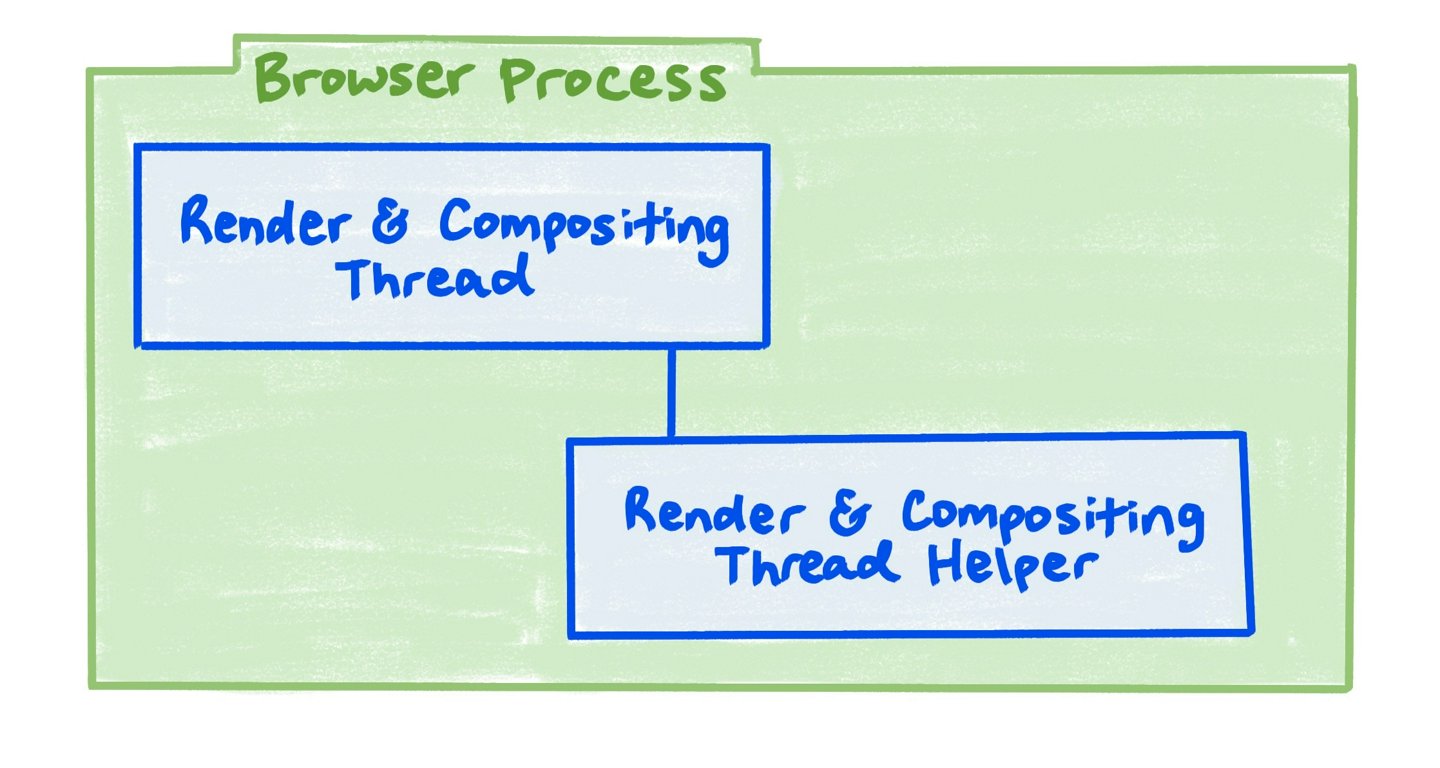

浏览器进程
渲染和合成器线程（Render & Compositor thread）
负责布局和绘制浏览器界面，响应浏览器界面中的输入，将其他输入输送到正确的渲染进程。
渲染和合成器辅助线程（Render & Compositor thread helper）
负责执行图片解码任务，并回退到光栅化。
浏览器进程中的渲染和合成器线程与渲染进程中的类似，但主线程和合成器线程合并为一个线程。在这种情况下，只需要一个线程，因为不需要与长时间运行的主线程任务隔离性能，因为设计上没有任何长时间运行的主线程任务（因为浏览器进程并不向用户开放）。

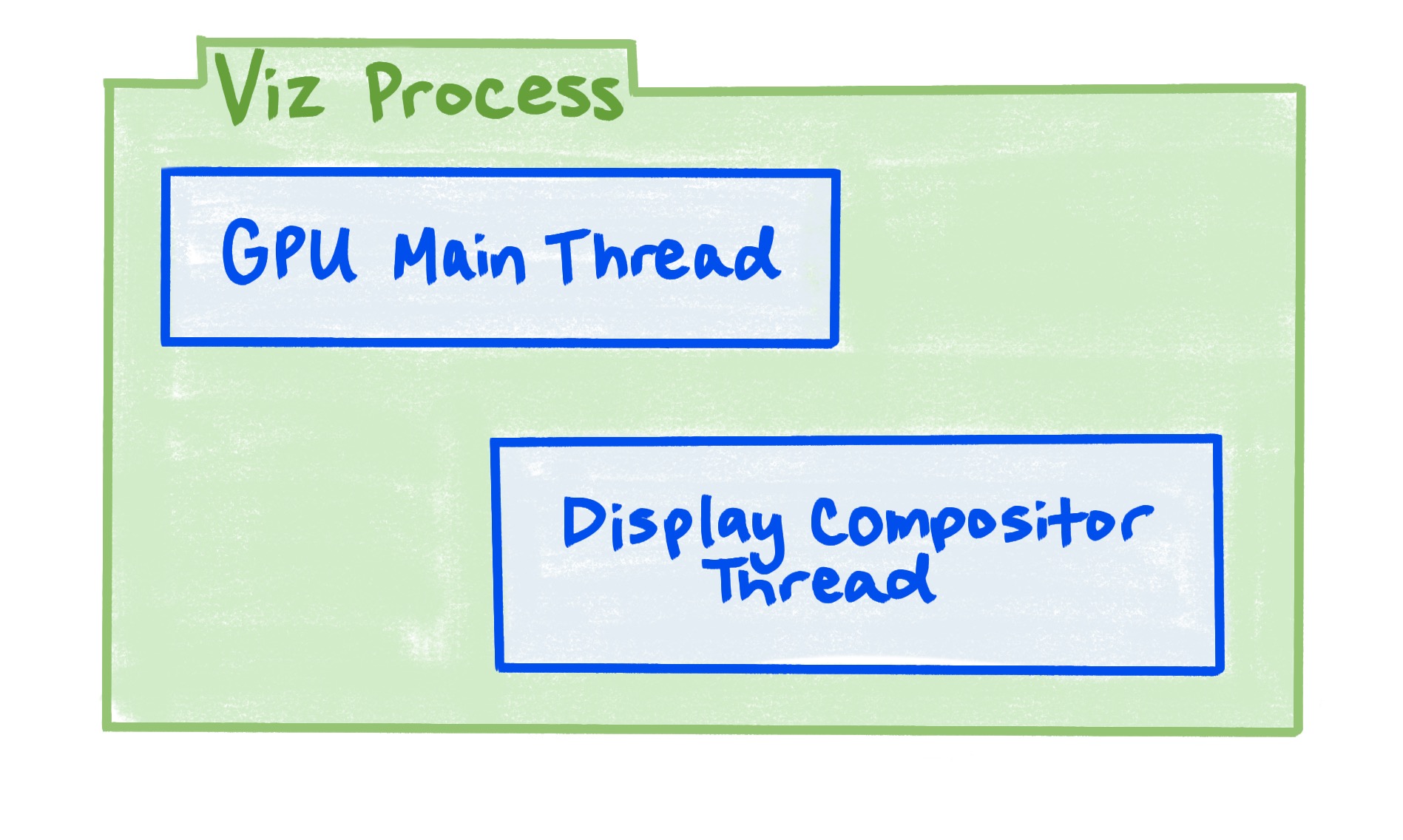

Viz 进程
GPU 主线程（GPU main thread）
将显示列表和视频帧光栅化到 GPU 纹理图块，并将合成器帧绘制到屏幕上。
显示合成器线程（Display compositor thread）
聚合并优化来自每个渲染进程以及浏览器进程的合成信息，并将其合并到单个全局的合成器帧中，以便呈现到屏幕上。
光栅化和绘制通常在 GPU 主线程中进行，因为它们都依赖于 GPU 资源，并且很难可靠地多线程使用 GPU。
显示合成器作为一个独立线程，因为它需要始终响应，保证不会被 GPU 主线程上可能导致速度变慢的原因影响。GPU 主线程运行速度慢的主要原因在于调用了非 Chromium 代码（例如特定供应商的 GPU 驱动程序），这些代码的速度可能很慢，难以预测。
